一、產品概述

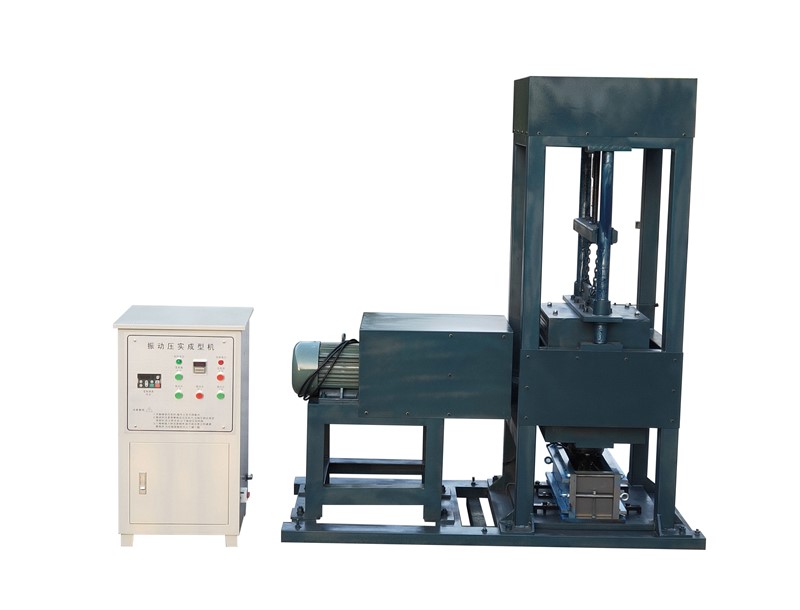

DZ-08型振動壓實成型機是根據《公路工程無機結合料穩定材料試驗規程(JTG E51-2009)中,半剛性基層材料振動法試件成型所需的技術備件，專門設計制造的專用設備，用于制造無機結合料穩定粒料的各種試件,其中包括用于測試無側限抗壓、強度、間接抗拉強度和抗壓回彈模量的圓柱體試件和用于溫縮系數、干縮系數、抗折強度以及抗折回彈模量測試的梁式試件。

二、主要技術指標

靜壓力: 1900 N（可調）

激振力: 6800～6900N（可調）

振動頻率:28～30HZ（可調）

振動時間：90-120s（最大干密度） 70-90s  (成型試件）

圓柱體試件模具

鋼模:內徑152mm  高170mm   壁厚10mm

內徑150mm  高230mm   壁厚10mm

鋼模套環:內徑152mm  高50 mm   壁厚10mm

外形尺寸：長×寬×高為1760×760×1750(mm)

整機重量：900kg

電源：AC380V（三相四線制工作零線）
